数据备份是保障数据安全的基本策略和方法，现在客户的数据类型越来越多，数据量越来越大，如何在有效的备份窗口内，完成备份任务，解决客户面临的现实问题，我们选择某国家局信息中心的备份系统改造方案，作为范例，进行介绍。

项目背景：

    某国家局信息中心，随着信息化建设的推进，业务越来越复杂、数据种类越来越多、数据量越来越大，现有的备份系统，已经不能满足业务数据的备份要求。 按照统一规划、统一管理的指导思想，紧密契合需求主导、注重实用的原则，对于运行支撑环境中重要的数据进行统一、便捷、可靠的数据保护和存档。

备份现状介绍：

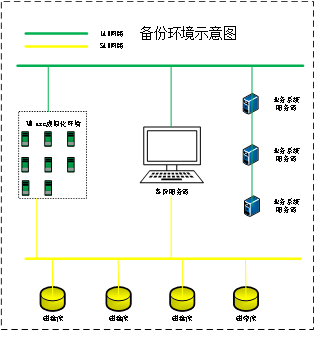

目前客户只有1台2路 Dell PowerEdge R710作为备份服务器，备份软件安装在服务器中，服务器同时承担数据备份的存储资源角色，将数据备份到服务器的D、E磁盘。备份服务器在整个备份域里面承载CommServe、Media Agent和Virtual Server Agent的角色。目前的备份环境示意图如下：

4台客户端中sbsm-commvault是介质代理，data-oracle客户端并没有oracle数据库的备份只是资质文件系统的备份，在mng-outvc客户端中有大量VMware虚拟化Guest系统的备份。



   改造方案：

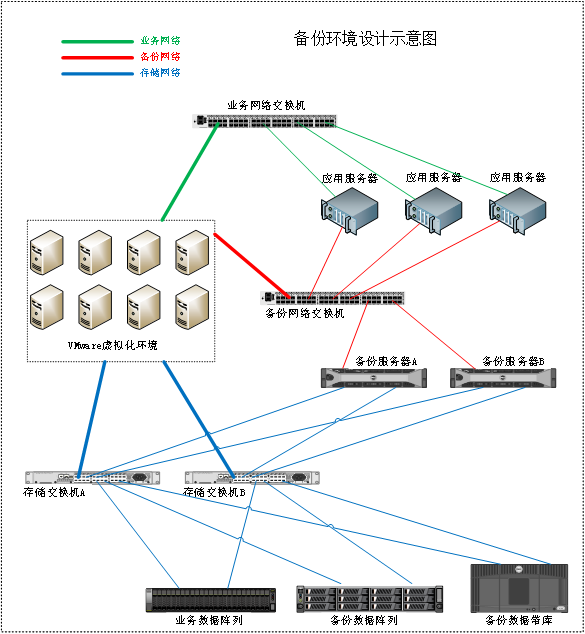

按照统一规划、统一管理，业务数据和备份数据分开的要求，我们对整个备份方案进行了改造。

方案设计说明

l 备份软件设计

系统沿用原有的Comvault备份软件，但对其进行系统版本升级，功能补充。

l 备份网络设计

        设计专用的备份网络，让备份数据与业务数据分离，增强安全性，提高网络效能。

l 备份模块设计

设计两台介质代理服务器，将VMware虚拟化备份与其他物理环境备份分开，提高备份效率。一台备份服务器承载备份域中的管理服务器和介质代理服务器角色，另一台备份服务器承载虚拟化代理服务器和介质代理服务器角色。并且可以将VMware环境的备份数据优化为LAN-free数据流模式。

l 备份存储设计

设计专用的备份磁盘阵列作为主存储，将备份数据存放在主存储上，再添置磁带库作为二级存储，将归档数据存储在磁带库上。利用分级存储提高资源利用率和数据保护的性价比。
