第 1 章 前言
北京银行是一家全国范围的股份制商业银行，目前已在天津、上海、西安、深圳、杭州、长沙等地设立分行，成立香港代表处；在全球1000家大银行排名中，北京银行在城市商业银行名列第一。
作为一家专注于信息存储的公司，EMC在数据存储、共享、保护等方面有着先进的技术及丰富的经验，EMC公司将针对北京银行总行数据中心的现状及发展，基于银行业务连续性的观点，本着建设稳定、可靠、成熟的系统架构，从主机、存储、灾难备份等多个方面提出自己的建议，希望经过与北京银行领导及专家们的深入交流，为全行业务的发展提供切实的技术保障。
第 2 章 存储需求以及配置说明
2.1 系统现状和需求
北京银行业务增长，亟需数据存储。根据业务开发测试的需求，拟采购中端存储1台。

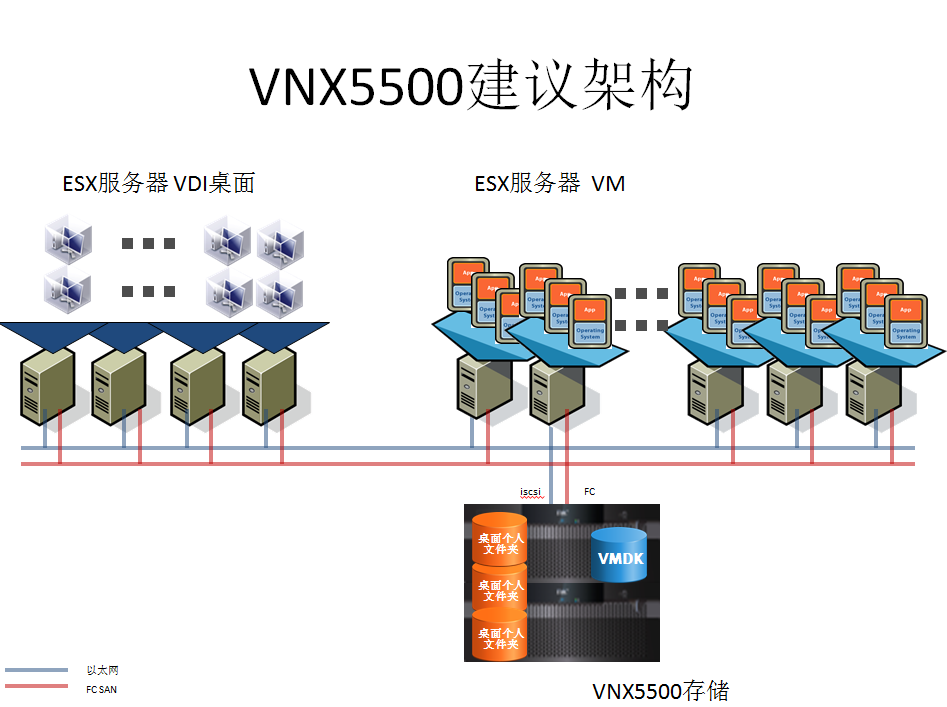

VNX5500方案如下图所示
2.2 VNX5500配置说明
VNX5500存储配置如下：
41块600GB 10K磁盘；9块200GB SSD磁盘；用于模拟二级cache。包括4个10Gb/s iscsi 光口；以及阵列管理软件unisphere manager。
此方案技术成熟，不仅保护北京银行现有的投资，大大降低了项目实施的风险，保障北京银行银行业务的平稳运行。
第 3 章 VNX产品描述
VNX 系列是一种强健的平台，整合了原有的数据块存储、文件服务器和直连应用程序存储，使客户可以动态增加、共享和经济高效地管理多协议文件系统以及多协议数据块存储访问。VNX 操作环境支持 Microsoft Windows® 和 Linux/UNIX 客户端在多协议（NFS 和 CIFS）环境中共享文件。同时，它还支持高带宽和对延迟敏感的数据块应用程序的 iSCSI、光纤通道和 FCoE 访问。EMC Atmos ™ Virtual Edition软件和 VNX 存储结合使用，可支持基于对象的存储，并使客户能够通过 EMCUnisphere 管理 Web 应用程序。

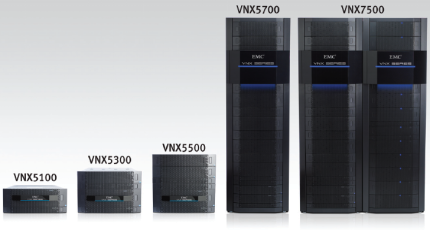

VNX 系列的新一代存储平台包括VNX5100, VNX5300, VNX5500, VNX5700和 VNX7500，由带 6-Gb/s SAS 驱动器后端的 Intel Quad Core Xeon 5600系列提供支持，与上一代的存储相比，性能得到大幅提升 ：
· 运行 Microsoft SQL 和 Oracle 的速度比以前快 3 倍
· 不到两分钟就可使系统性能翻倍，而且无中断
· 运行数据仓库的速度快 3 倍
VNX 系列专门设计为利用闪存驱动器技术的最新创新成果，最大程度提高存储系统的性能和效率，同时将每 GB 成本降至最低。即使只有数个闪存驱动器与EMC FAST 套件结合使用，客户也可以体验到 FLASH 1st 策略带来的最佳优势。
VNX的主要特性包括：
· 无折扣的可用性：即使在出现故障的情况下也可以保证相同的性能和服务级别。
· 免费的高级功能：通过数据压缩、文件系统数据消重、虚拟资源分配的技术，以实现对存储更有效的使用。
· 丰富的软件：VNX软件包提供所有必要的功能来管理和保护客户的信息，包括数据复制功能、通过快照和克隆实现按时间点数据恢复功能，以及定义保护策略等。
· 自动分层：EMC独特的FLASH 1st 策略可以将“热”数据自动放到高性能磁盘和缓存中，已最小的管理代价提高应用的性能。
· 集中管理：EMC Unisphere管理软件通过简单易用、集成化的管理方式，减少对用户的配置、管理和监控工作量。
· 灵活的模块化设计：用户可以初始配置文件或块存储的功能，需要的时候升级为同一存储。
· 虚拟化集成. EMC
3.1 VNX特点
EMC VNX系列产品不但提供卓越的性能，还支持非常丰富的功能，使其成为客户的优选产品。从数据中心到远程办公室，VNX系列都有相对于的产品来满足用户的需求，并最大程度上保护用户的投资。
通过将各个信息孤岛上的数据统一存储到VNX产品上，可以提高设备的使用效率，减少浪费，最大化地保护用户的投资；VNX的易用、高效及节能等特性都进一步降低了用户的使用成本。
VNX对用户带来的好处有:
· 整合：作为一个统一的存储解决方案VNX消除了独立的存储，让你混合和匹配存储类型，并允许应用服务器的存储整合。这提高了在一个较低的总拥有成本和减少了存储开销的服务水平和成果。
· 简易的管理： EMC的Unisphere软件提供了一个易于使用的，全面的管理工具，可让您管理，发现，监控和配置VNX系统，从一个单一的界面现有Celerra和CLARiiON系统，以及所有。自动化工具包括向导，从而降低了存储提供所需的步骤。
· 内置功能来提高利用率和降低总成本： EMC公司VNX提供先进的内置容量优化功能，如压缩，重复数据删除的文件系统，自动化卷管理和虚拟资源调配，使您可以节省存储空间。
· 闪存优化： VNX系列的使用提高了缓存的扩展和高性能的存储池闪存硬盘的性能。
· 虚拟化就绪：该系列是完全证明VNX支持所有不同的协议，以保证将VMware，微软HyperV和Xen环境中成功部署。另外，通过Unisphere VAAI （用于集成的vStorage API阵列）与VMware vCenter的集成来提供了两种存储，整个环境和服务器管理员的从终端到终端的可见度。
· 数据的保护： VNX系列提供了信息保护软件。例如，复制功能有point-in-time的即时恢复功能，快照，克隆和自动恢复来保护，以及遵守保护政策的能监测和预警。
· 可扩展性：VNX为模板化设计能随你的数据增长来付费。根据你所需的文件量和模块量来随时添加X-blade和存储处理器。
· 高可用性：不妥协的可用性意味着客户能在同样的性能和服务水平下继续运行，即使在发生故障时，也能使您避免付出停机的高昂代价。
3.2 硬件
EMC的硬件能提供高连接性、 可用性和可扩展性。
VNX 系列设计为可在关键业务环境中提供“5 个 9”的可用性。VNX 可用性和冗余功能包括 ：
· 高达 12.8 GB 的镜像写缓存，在镜像写缓存中，每个存储处理器都同时包含 LUN 的主缓存数据及其对等存储处理器的缓存的辅助拷贝
· 备用电池能够在出现电源故障时按顺序执行关机，缓存会转储到存储区磁盘，以确保数据得到保护。
· RAID 保护级别 0、1、1/0、3、5 和 6，所有这些级别都可以同时并存于同一阵列中，以适应不同的保护要求
· 主动热备盘增强了系统稳定性并提供最大的可靠性和可用性。
· 冗余数据路径、电源、驱动器连接和存储处理器，所有这些都具备无中断现场更换能力
· 提供持续的系统监控、呼叫总部通知和高级远程诊断功能
